Hangzhou Ocean Industry Co., Ltd. হল চীনে txf সিরিজের প্ল্যানেট কোন-ডিস্ক স্টেপলেস স্পিড ভেরিয়েটারের একটি নেতৃস্থানীয় নির্মাতা এবং সরবরাহকারী৷ আমাদের কারখানা থেকে এখানে চীনে তৈরি পাইকারি বাল্ক টেকসই শিল্প চেইন এবং পাওয়ার ট্রান্সমিশন অংশগুলিতে স্বাগতম। সমস্ত কাস্টমাইজড পণ্য উচ্চ মানের এবং প্রতিযোগী মূল্য সঙ্গে হয়.
TXF সিরিজ প্ল্যানেট কোন-ডিস্ক স্টেপলেস স্পিড ভ্যারিয়েটর হল যে কোনও কাজের জন্য আদর্শ পছন্দ যার জন্য একটি সামঞ্জস্যযোগ্য আউটপুট গতির প্রয়োজন৷ এই ডিভাইসগুলি দুটি শঙ্কুযুক্ত ডিস্ক নিয়ে গঠিত যা বিপরীত দিকে চলে এবং একটি ইঞ্জিন বা ফ্যান বা অন্য গ্যাজেটের গতি নিয়ন্ত্রণ করতে সক্ষম৷ এগুলি রক্ষণাবেক্ষণ-বিনামূল্যে যান্ত্রিক গতির ভেরিয়েটরগুলি একটি লাইফ-সময় লুব্রিকেশন সিস্টেমের সাথে আসে৷
প্যারামিটার

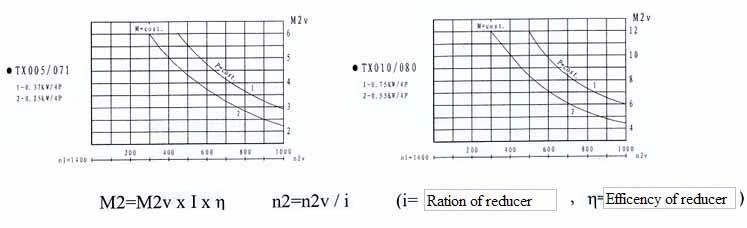

| বেসিক ভেরিয়েটার চরিত্রগত সারণী | ||||||||
| শক্তি | মডেল | n2 সর্বোচ্চ | n2 মিনিট | M2 মিনিট | M2 সর্বোচ্চ | প্রহসন সম্ভবত % | তাপমাত্রা বৃদ্ধি; ডিগ্রী | |
| 1400 | 0.25KW/4P | TXF005/071 | 1000 | 170 | 2 | 6 | 3-8.8 | 46 |
| 0.37KW/4P | TXF005/071 | 1000 | 170 | 3 | 6 | 3-8.8 | 46 | |
| 0.55KW/4P | TXF010/080 | 1000 | 170 | 4.4 | 12 | 3-8.8 | 46 | |
| 0.75KW/4P | TXF010/080 | 1000 | 170 | 6 | 12 | 3-8.8 | 46 | |
| 1.1KW/4P | UD1.1 | 950 | 165 | 9 | 18 | 3-8.8 | 46 | |
| 1.5KW/4P | UD1.5 | 950 | 165 | 12 | 24 | 3-8.8 | 46 | |
| 2.2KW/4P | UD2.2 | 1000 | 200 | 18 | 36 | 3-8.8 | 46 | |
| 3KW/4P | UD3 | 1000 | 200 | 24 | 48 | 3-8.8 | 46 | |
| 4KW/4P | UD4 | 1000 | 200 | 32 | 64 | 3-8.8 | 46 | |
| 5.5KWI4P | UD5.5 | 1000 | 200 | 45 | 90 | 3-8.8 | 50 | |
| 7.5KW/4P | UD7.5 | 1000 | 200 | 59 | 118 | 3-8.8 | 50 | |
| মৌলিক মডেল এবং প্রথম গিয়ার গতি হ্রাসকারীর জন্য কর্মক্ষমতা পরামিতি | |||||
| টাইপ | মেলে মোটর | আউটপুট গতি r/min | আউটপুট টর্ক N,m | ওজন কেজি | |
| টাইপ | পাওয়ার কিলোওয়াট | ||||
| TXF005/071-40D | Y2-712-4B5 | 0.37 | 190-32 | 15-30 | |
| TXF010080-40D | Y2-802-4B5 | 0.75 | 30-59 | ||
| B | D (k6) | G | G3 | M | N (h8) | O | P | T | |
| 005/071 | 30(40) | 14(19) | 107 | 57 | 130 | 110 | 9 | 160 | 3.5 |
| 010/080 | 40(50) | 19(24) | 131 | 68.5 | 165 | 130 | 11 | 200 | 3.5 |
| ভিসি | ভিএফ | ভিএল | ভিআর | ভিএস | b | f | t | কেজি | |
| 005/071 | 79.5 | 104.5 | 82 | 116.5 | 71 | 5(6) | M6(M6) | 16(21.5) | 33 |
| 010/080 | 89.5 | 127 | 103 | 126.5 | 85 | 6(8) | M6(M8) | 21.5(27) | 6.1 |
| কেজি: মোটর ওজন সহ নয় ( ) ব্যাস কাস্টমাইজড রিডুসারের জন্য | |||||||||
| মোটর প্রযোজ্য | |
| Y2IMB5 | |
| TXF005 | 071 |
| TXF010 | 080 |
| টাইপ | ইনস্টলেশনের জন্য চিত্র এবং আকার | |||||||||||||||||
| A | A1 | A2 | B | B1 | bl | c1 | d0 | d1(k6) | e1 | H | H1 | H2 | k | L | L2 | O | R | |
| TXF005071-40D | 112 | 64 | 4 | 190 | 148 | 8 | 27 | 12 | 24 | 30 | 201 | 131 | 165.5 | 155 | 48D | 255 | 48 | 110 |
| TXF010080-40D | 130 | 70 | 10 | 212 | 165 | 8 | 31 | 14.5 | 28 | 60 | 248.5 | 162 | 206 | 188 | 565.5 | 310.5 | 59 | 120 |
| টাইপ | ইনস্টলেশনের জন্য চিত্র এবং আকার | |||||||||||||||||
| A | A1 | A2 | B | B1 | bl | c1 | d0 | d1(k6) | e1 | H | H1 | H2 | k | L | L2 | O | R | |
| TXF005071-40D | 112 | 64 | 4 | 190 | 148 | 8 | 27 | 12 | 24 | 30 | 201 | 131 | 165.5 | 155 | 48D | 255 | 48 | 110 |
| TXF010080-40D | 130 | 70 | 10 | 212 | 165 | 8 | 31 | 14.5 | 28 | 60 | 248.5 | 162 | 206 | 188 | 565.5 | 310.5 | 59 | 120 |

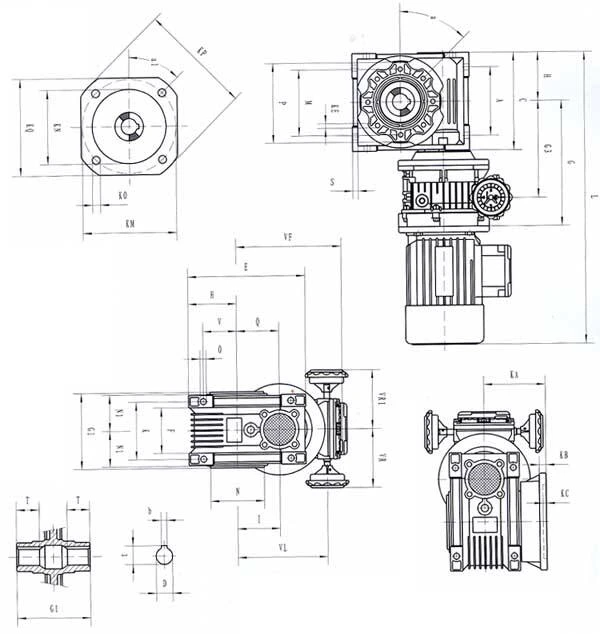

| মডেল | A | C | D(H8) | E | F | G | G1 | G3 |
| TXF0.25-NMRV040 | 70 | 100 | 8 | 121.5 | 43 | 177 | 78 | 127 |
| TXF0.25-NMRV050 | 80 | 120 | 25 | 144 | 9 | 187 | 92 | 137 |
| TXF0.37-NMRV050 | 187 | 137 | ||||||
| TXF0.37-NMRV063 | 100 | 144 | 25 | 174 | 67 | 202 | 112 | 152 |
| TXF0.55-NMRV063 | 226 | 163.5 | ||||||
| TXF0.75-NMRV063 | 120 | 163.5 | ||||||
| TXF0.37-NMRV075 | 120 | 172 | 8 | 205 | 72 | 219.5 | 120 | 169.S |
| TXF0.55-NMRV075 | 243.5 | 181 | ||||||
| TXF0.75-NMRV075 | 243.5 | 181 | ||||||
| UD1.1-NMRV075 | 270.5 | 213.3 | ||||||
| UD1.5-NMRV075 | 281.5 | 216.5 | ||||||
| TXF0.55-NMRV090 | 140 | 206 | 3$ | 238 | 74 | 260.3 | 140 | 198 |
| TXF0.75-NMRV090 | 260.5 | 198 | ||||||
| UD1.1-NMRV090 | 287.5 | 230.5 | ||||||
| UD1.5-NMRV090 | 298.5 | 33.5 | ||||||
| UD1.1-NMRV110 | 170 | 252.5 | 42 | 295 | 一 | 118 | 155 | 261 |
| UD1.5-NMRV110 | 329 | 264 | ||||||
| UD2.2-NMRV110 | 368 | 291 | ||||||
| UD3.0-NMRV110 | 368 | 291 | ||||||
| UD4.0-NMRV110 | 368 | 291 | ||||||
| UD1.5-NMRV130 | 200 | 292.5 | 45 | 335 | 一 | 349 | 170 | 284 |
| UD2.2-NMRV130 | 388 | 311 | ||||||
| UD3.0-NMRV130 | 388 | 311 | ||||||
| UD4.0-NMRV130 | 388 | 311 |
| মডেল | ভিএফ | ভিএল | ভিআর | ভিআরআই | K | কে.ই | a | কেএ |
| TXF0.25-NMRV04 | 144.5 | 122.5 | 116..5 | 116.5 | 60 | M6XB (n-4) | 45 ডিগ্রী | 72 |
| TXF0.25-NMRV05 | 154.5 | 132.5 | 116.5 | 116.5 | 70 | M8X10 (n-4) | 45 ডিগ্রী | 90 |
| TXF0.37-NMRV05 | 154.5 | 131.5 | 116.5 | 116.5 | ||||
| TXF0.37-NMRV06 | 167.5 | 145.5 | 116.5 | 116.5 | 85 | MBXI4(n-4) | 45 ডিগ্রী | 102 |
| TXF0.55-NMRV06 | 190 | 166 | 126.5 | 1265 | ||||
| TXF0.75-NMRV06 | 190 | 106 | 126.5 | 12065 | ||||
| TXF0.37-NMRV07 | 179.5 | 1575 | 126.3 | 126.5 | 90 | M8X14 (n-4) | 45 ডিগ্রী | 102 |
| TXF0.55-NMRV07 | 202 | 178 | 1263 | 1265 | ||||
| TXF0.75-NMRV07 | 201 | 178 | 126.5 | 126.5 | ||||
| UD1.1-NMRV075 | 203 | 184 | 13S | 一 | ||||
| UD1.5-NMRV075 | 221 | 202 | 135 | 一 | ||||
| TXF0.55-NMRV090 | 217 | 193 | 126.5 | 1265 | 10 0 | M10X18 (n-8) | 45 ডিগ্রী | 111 |
| TXF0.75-NMRV090 | 217 | 193 | 126.5 | 1265 | ||||
| UD1.1-NMRV090 | 218 | 199 | 1DS | 一 | ||||
| UD1.5-NMRV090 | 236 | 217 | 11S | 一 | ||||
| UD1.1-NMRV110 | 218 | 219 | 126.5 | 一 | 11 5 | M10X18 (n-8) | 45 ডিগ্রী | 131 |
| UD1.5-NMRV110 | 256 | 237 | 135 | 一 | ||||
| UD2.2-NMRV110 | 291 | 268 | 160 | 一 | ||||
| UD3.0-NMRV110 | 291 | 268 | 166 | 一 | ||||
| UD4.0-NMRV110 | 291 | 268 | 166 | 一 | ||||
| UD1.5-NMRV130 | 176 | 257 | 135 | 一 | 12 0 | M12X21 (n-8) | 45 ডিগ্রী | 144 |
| UD2.2-NMRV130 | 311 | 288 | 166 | 一 | ||||
| UD3.0-NMRV130 | 311 | 288 | 166 | 一 | ||||
| UD4.0-NMRV130 | 3H1 | 288 | 166 | 一 |
| কেবি | কে.সি | a1 | কেএম | KN (H8) | KO | কেপি | KQ | b | t | কেজি |
| 7 | 4 | 45 ডিগ্রী | 87 | 60 | 9(m4) | 10 | 9 | 6 | 208 | |
| 9 | 5 | 45 ডিগ্রী | 90 | 70 | 11(m4) | 125 | 110 | 8 | 283 | |
| 10 | 6 | 45 ডিগ্রী | 150 | 15 | 11(m4) | 180 | 142 | 8 | 783 | |
| 13 | 6 | 45 ডিগ্রী | 165 | 130 | 14(m4) | 200 | 170 | 8 | 313 | |
| 13 | 6 | 45 ডিগ্রী | 175 | 152 | 14(m4) | 210 | .000 | 10 | 383 | |
| 15 | 6 | 45 ডিগ্রী | 230 | 170 | 14(n8) | 2380 | 260 | 12 | 453 | |
| 15 | 6 | 22.5 ডিগ্রী | 255 | 19 | 16(n8) | 330 | 290 | 14 | 48.8 |
